Funkcie

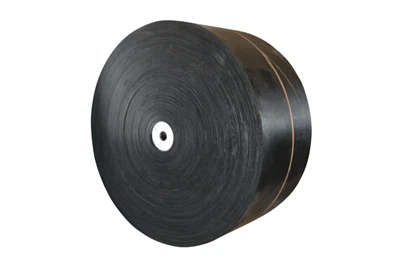

Oceľový dopravný pás má charakteristiky vysokej pevnosti v ťahu, odporu nárazu, dobrú pružnosť, vysoký odpor opotrebenia, predĺženie malého použitia, dobrú adhéziu medzi gumovým a oceľovým drôtom, rovnomerným napätím oceľového drôteného lana, dobrého výkonu štrbín atď. Je vhodný na sprostredkovanie masívnych, granulárnych a práškových materiálov v situáciách s vysokou priaznivkou a veľkým dopravným situáciám.
Žiadosti
Ťažba uhlia, extrakcia minerálov, sprostredkovanie portov, generácia energie, oceľové rastliny atď.
| Technický štandard: GB/T9770, DIN22131, DIN22103, AS1333, JISK6369 atď. | ||||||||||||||
| Technické údaje Špecifikácia |
ST63 0 |
St80 0 |
ST100 0 |
ST125 0 |
ST160 0 |
ST200 0 |
ST250 0 |
ST315 0 |
ST350 0 |
ST400 0 |
ST450 0 |
ST500 0 |
ST540 0 |
ST630 0 |
| Pevnosť v ťahu (N/mm) | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 3500 | 4000 | 4500 | 5000 | 5400 | 6300 |
| Maximálny priemer kábla (mm) | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 6.0 | 7.5 | 8.1 | 8.6 | 8.9 | 9.7 | 10.9 | 11.3 | 12.3 |
| Pitch of Cord (mm) | 10 | 10 | 12 | 12 | 12 | 12 | 15 | 15 | 15 | 15 | 16 | 17 | 17 | 18 |
| Hrúbka gumového krytu (mm) | 5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 | 10 |
| Gumový kryt Hrúbka (mm) |
5 | 5 | 6 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8.5 | 9 | 10 |
| Hmotnosť (kg/m2) | 18 | 19.5 | 22.5 | 24 | 25.9 | 31.8 | 36.1 | 40.4 | 43.8 | 45 | 45.1 | 50.7 | 53.4 | 59.6 |
| Šírka (mm) | Číslo kábla | |||||||||||||
| 800 | 75 | 75 | 63 | 63 | 63 | 63 | 50 | 50 | 50 | |||||
| 1000 | 95 | 95 | 79 | 79 | 79 | 79 | 64 | 64 | 64 | 64 | 59 | 55 | 55 | 54 |
| 1200 | 113 | 113 | 94 | 94 | 94 | 94 | 76 | 76 | 77 | 77 | 71 | 66 | 66 | 63 |
| 1400 | 133 | 133 | 111 | 111 | 111 | 111 | 89 | 89 | 90 | 90 | 84 | 78 | 78 | 74 |
| 1600 | 151 | 151 | 126 | 126 | 126 | 126 | 101 | 101 | 104 | 104 | 96 | 90 | 90 | 85 |
| 1800 | 171 | 143 | 143 | 143 | 143 | 114 | 114 | 117 | 117 | 109 | 102 | 102 | 96 | |
| 2000 | 159 | 159 | 159 | 159 | 128 | 128 | 130 | 130 | 121 | 113 | 113 | 107 | ||
| 2200 | 176 | 141 | 141 | 144 | 144 | 134 | 125 | 125 | 118 | |||||
| Kryt gumy a známky | |||||||||||||||
| Skúšobná položka | Indexy nehnuteľností | ||||||||||||||
| Gb 9770-2001 | DIN22131 | ||||||||||||||
| D | H | L | P | W | X | Y | |||||||||
| Pevnosť v ťahu | MPA väčší alebo rovný | 18 | 25 | 20 | 14 | 18 | 25 | 20 | |||||||
| Predĺženie | % Väčší alebo rovný | 400 | 450 | 400 | 350 | 400 | 450 | 400 | |||||||
| Odtieranie | Menej alebo rovné | 90 mm3 | 120 mm3 | 150 mm3 | 200 mm3 | 90 mm3 | 120 mm3 | 150 mm3 | |||||||
| Test starnutia (70 stupňov × 168h) Stredná hodnota pevnosti a predĺženia ťahu pri prestávke |
% | Pred starnutím to nesmie byť menšia ako 75%zodpovedajúcej hodnoty. | |||||||||||||
| Odporúčaný priemer min.pulley | |||||||||||||||
| Typ | ST630 ST800 ST1000 | ST1250 | ST1600 ST2000 | ST2500 | ST3150 | ST3500 | ST4000 ST4500 | ST5000 ST5400 ST6300 | |||||||
| Min.diater kladky (mm) |
500 | 630 | 800 | 1000 | 1250 | 1400 | 1500 | 1600 | 1800 | ||||||
